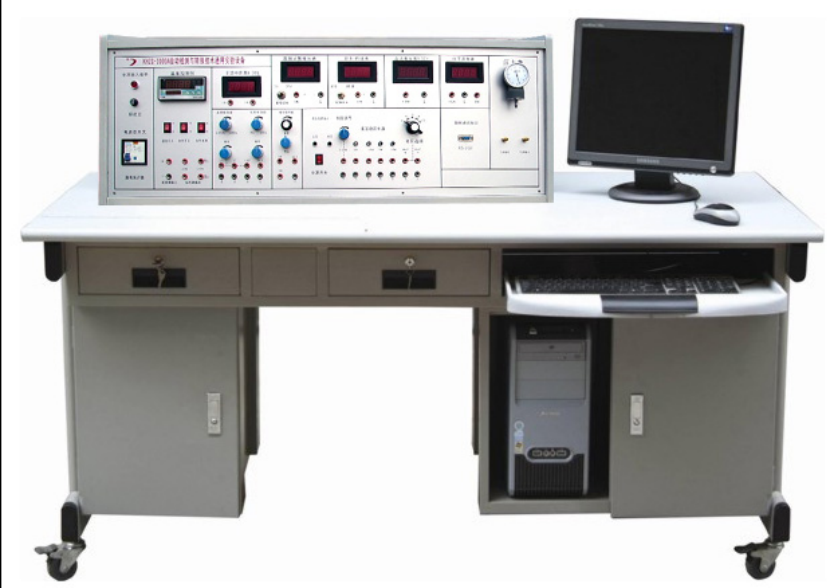

产品说明： 检测与转换技术实验桌是本厂多年生产传感器技术教学实验装置的基础,为适应不同类别，不同层次的专业需要，最新推出的模块化的新产品检测与转换技术实验桌主要用于各大、中专院校开设的“自动检测技术”、“传感器原理与技术”、“非电量电测技术”、“工业自动化仪表”、“机械量电测”等课程的实验需要。显示仪表要求：
1、数字式电压表：3位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
2、数字式频率/转速表：由四位数码管，2只发光管及频率/转速开关组成，频率表量程1K2-500KHz，输入阻抗100KΩ，精度1%。
下发光管亮×103，上发光管亮×106。
主控台：
1、低频振荡器：1-30Hz输出连续可调，Vp-p值20V，最大输出电流0.5A。
2、音频信号发生器：0.4KHz-10KHz（连续可调），输出电压范围：0VP~10VP，（连续可调）（1KHz），最大输出电流：0.5A（有效值）（0.4KHz）
3、四组直流稳压电源：±5V、±15V、±2V~±10V分五挡输出，2~24V可调，有短路保护功能。
4、数字式电压表：量程0-20V分别为±2V至±20V3位半显示，输入阻抗大，精度1%。
5、频率/转速表，频率测量范围1-9999Hz转速测量范围1-9999RPM。
6、温度表：0-150℃度，精度1%。
7、高精度温度控制调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
三源部分
1、热源：16V交流电源加热，温度控制范围0~200℃。
2、转动源：0-12V直流电源驱动，转速可调范围0~2500/分转。
3、振动源：振动频率1-30Hz，共振频率12Hz左右。
数据采集卡及处理软件
数据采集工作AD转换、RS232、USB接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
传感器网络功能：
1、可以进行实验报告递交，即在学生做完实验后，可以将实验报告递交到教师机中。
2、实验报告导出功能，能将实验报告到EXCEL中。导出后教师能在EXCEL文件中进行评分并将实验分析结果导回软件的数据库中。
3、教师和学生都可以进行在线实验成绩功能查询功能。
4、教师可以对学生的实验操作进行远程监控功能。
5、教师和学生可以进行文只字对话交流。
主要技术参数：
输入电源 | AC220V 50Hz | 直流电源 | ±5V ±15V |
稳压系数 | ±1% | 电压纹波 | ≤10mV |
非线性误差 | ≤5% | 测量精度 | ≤1% |
功耗 | 100VA | 输出电流 | 1A |
实训装置特点
1、种传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上配有原理图与接线口，给学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、每种传感器转换电路板采用模块式结构，每个模块上印有转换原理图与接线口，学生做实验快捷方便、耐用。
4、本实验桌由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。
传感器配备清单
序号 | 器件名称 | 单位 | 数量 | 序号 | 器件名称 | 单位 | 数量 |
1 | 电阻式霍尔式传感器模块 | 块 | 1 | 30 | 气敏传感器 | 个 | 1 |
2 | 电容式传感器模块 | 块 | 1 | 31 | 霍尔式转速传感器 | 个 | 1 |
3 | 电感式传感器模块 | 块 | 1 | 32 | 转速传感器 | 个 | 1 |
4 | 光电式传感器模块 | 块 | 1 | 33 | K型热电偶传感器 | 个 | 1 |
5 | 涡流式传感器模块 | 块 | 1 | 34 | E型热电偶传感器 | 只 | 1 |
6 | 温度式传感器模块 | 块 | 1 | 35 | Pt100铂电阻传感器 | 只 | 1 |
7 | 压电加速度式传感器模块 | 块 | 1 | 36 | Cu50铜电阻传感器 | 只 | 1 |
8 | 光纤式传感器模块 | 块 | 1 | 37 | PN结温度传感器 | 只 | 1 |
9 | 压力传感器模块 | 块 | 1 | 38 | 正、温热敏电阻传感器 | 个 | 1 |
10 | 超声波传感器模块 | 块 | 1 | 39 | 负温热敏电阻传感器 | 个 | 1 |
11 | 热电偶热电阻传感器模块 | 块 | 1 | 40 | 硅光电池传感器 | 个 | 1 |
12 | 光敏电阻传感器模块 | 块 | 1 | 41 | 集成温度LM35传感器 | 个 | 1 |
13 | 集成LM35温度传感器模块 | 块 | 1 | 42 | 加热温度室 | 个 | 1 |
14 | PN结、正、负温热敏电阻传感器模块 | 块 | 1 | 43 | 学生桌 | 张 | 1 |
15 | 电阻式传感器 | 个 | 1 | 44 | 实验台 | 台 | 1 |
16 | 电容式传感器 | 个 | 1 | 45 | 位移台架 | 套 | 1 |
17 | 电感式传感器 | 个 | 1 | 46 | 光纤位移台架 | 个 | 1 |
18 | 霍尔式传感器 | 个 | 1 | 47 | 测微器 | 把 | 1 |
19 | 光电式传感器 | 个 | 1 | 48 | 压力表 | 只 | 1 |
20 | 涡流式传感器 | 个 | 1 | 49 | 橡皮气囊 | 个 | 1 |
21 | 涡流测速传感器 | 个 | 1 | 50 | 三通管 | 个 | 1 |
22 | 温度式传感器 | 个 | 1 | 51 | 涡流铁、铜片、铝片各一 | 片 | 3 |
23 | 磁电式传感器 | 个 | 1 | 52 | 温度计0-100℃ | 条 | 1 |
24 | 磁电测速传感器 | 个 | 1 | 53 | Φ8×4磁钢 | 粒 | 1 |
25 | 压电加速度式传感器 | 个 | 1 | 54 | 超声波反射挡板 | 粒 | 1 |
26 | 光纤式传感器 | 个 | 1 | 55 | 说明实验指导书 | 本 | 1 |
27 | 压力传感器 | 个 | 1 | 56 | 连接导线 | 条 | 25 |
28 | 超声波传感器 | 个 | 1 | 57 | 微机连接线 | 条 | 1 |
29 | 湿敏传感器 | 个 | 1 | 58 | 数据采集处理软件 | 盘 | 1 |
传感器实验内容如下： 带*为实验为思考实验
| 实验一 | 电阻式传感器的单臂电桥性能实验 |
| 实验二 | 电阻式传感器的半桥性能实验 |
| 实验三 | 电阻式传感器的全桥性能实验 |
| 实验四 | 电阻式传感器的单臂、半桥和全桥的比较实验 |
* | 实验五 | 电阻式传感器的振动实验 |
* | 实验六 | 电阻式传感器的电子秤实验 |
| 实验七 | 变面积式电容传感器特性实验 |
| 实验八 | 差动式电容传感器特性实验 |
* | 实验九 | 电容传感器的振动实验 |
* | 实验十 | 电容传感器的电子秤实验 |
| 实验十一 | 差动变压器的特性实验 |
| 实验十二 | 自感式差动变压器的特性实验 |
| 实验十三 | 差动变压器的性能实验 |
* | 实验十四 | 交流激励差动变压器的特性实验 |
* | 实验十五 | 差动变压器的振动实验 |
| 实验十六 | 差动变压器的电子秤实验 |
| 实验十七 | 光电式传感器的转速测量实验 |
| 实验十八 | 光电式传感器的旋转方向测量实验 |
| 实验十九 | 接近式霍尔传感器实验 |
| 实验二十 | 霍尔传感器的转速测量实验 |
| 实验二十一 | 霍尔传感器的振动测量实验 |
| 实验二十二 | 涡流传感器的位移特性实验 |
* | 实验二十三 | 被测体材质对涡流传感器特性的影响实验 |
| 实验二十四 | 涡流式传感器的振动实验 |
| 实验二十五 | 涡流式传感器的转速测量实验 |
| 实验二十六 | 温度传感器及温度控制实验（AD590） |
| 实验二十七 | K型热电偶的温度控制实验 |
* | 实验二十八 | 热电偶冷端温度补偿实验 |
| 实验二十九 | E型热电偶的温度控制实验 |
| 实验三十 | Pt100铂电阻的温度控制实验 |
| 实验三十一 | Cu50铜电阻的温度控制实验 |
| 实验三十二 | 磁电式传感器的特性实验 |
| 实验三十三 | 磁电式传感器的转速测量实验 |
* | 实验三十四 | 磁电式传感器的应用实验 |
| 实验三十五 | 压电加速度式传感器的特性实验 |
| 实验三十六 | 光纤传感器的位移特性实验 |
| 实验三十七 | 光纤传感器的振动实验 |
* | 实验三十八 | 光纤传感器的转速测量实验 |
| 实验三十九 | 压阻式压力传感器的特性实验 |
* | 实验四十 | 压阻式压力传感器的差压测量实验 |
| 实验四十一 | 超声波传感器的位移特性实验 |
| 实验四十二 | 超声波传感器的应用实验 |
| 实验四十三 | 气敏传感器的原理实验 |
| 实验四十四 | 湿度式传感器原理实验 |
