一、设备概述

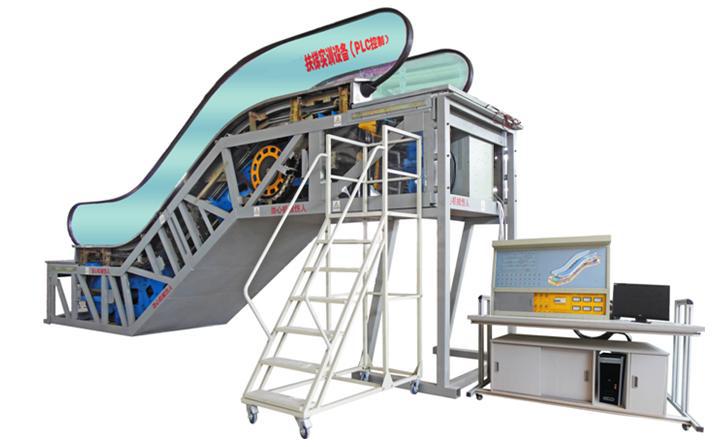

ZC-1自动扶梯实训装置设备适用于职业院校、中职院校电梯技术专业学员进行自动扶梯的操纵和维修保养实训教学训练。本实训设备包括工业用真实扶梯梯级踏板系统、扶手带系统、曳引机系统，设备台架、安全检测系统，电气控制控制系统，故障检测系统等。

二、设备组成：

自动扶梯实训设备1套、扶梯支撑固定支架1套、扶梯检修工作梯1套、扶梯考核实训实验台1套。
二、技术参数
1、规格尺寸：7500*2500*2200mm（长*宽*高）。
2、工作环境：环境温度范围为-5℃～+40℃，相对湿度＜85%（25℃）。
3、提升高度：2600mm。
4、整机消耗：≤8.5KW
三、实训项目要求
1、认识自动扶梯的结构，涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等主要部件名称及作用。
2、认识自动扶梯安装保护装置的作用、安装位置。（曳引链条断裂保护装置、梳齿异物保护装置、扶手带入口安全保护装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、辅助制动器、机械锁紧装置等）
3、扶梯梯级拆卸实训。
4、扶梯梯级安装实训。
5、扶梯保养：梯级系统保养、扶手系统保养、安全保护装置检查、传动部件维修保养。
6、护壁板、内外盖板、裙板的清洁保养。
7、电气控制系统及照明系统检测维修。
8、扶梯梯级清洁维护。
9、扶梯梯级整体运行检查。
10、扶梯上、下机房的清洁保养。
11、扶梯润滑油系统的补充与更换实训。

四、主要部件配置表
